Treuils
Un treuil est un équipement de levage industriel permettant de porter ou de tracter une charge, le but étant d’améliorer et de faciliter la manutention.
Les types de treuils
Différents treuils de levage sont disponibles chez Cible Ponts Roulants afin de répondre aux besoins de chaque entreprise, tels que :
- Treuils à cinématique ouverte
- Mouflage 2/1, 4/1, 6/1…
- Double levage
- Double enroulement
- Mouflage centré
- Chariot à berceau
Suivant l’utilisation, retrouvez les caractéristiques générales de nos treuils de levage.
Qualité du treuil de levage

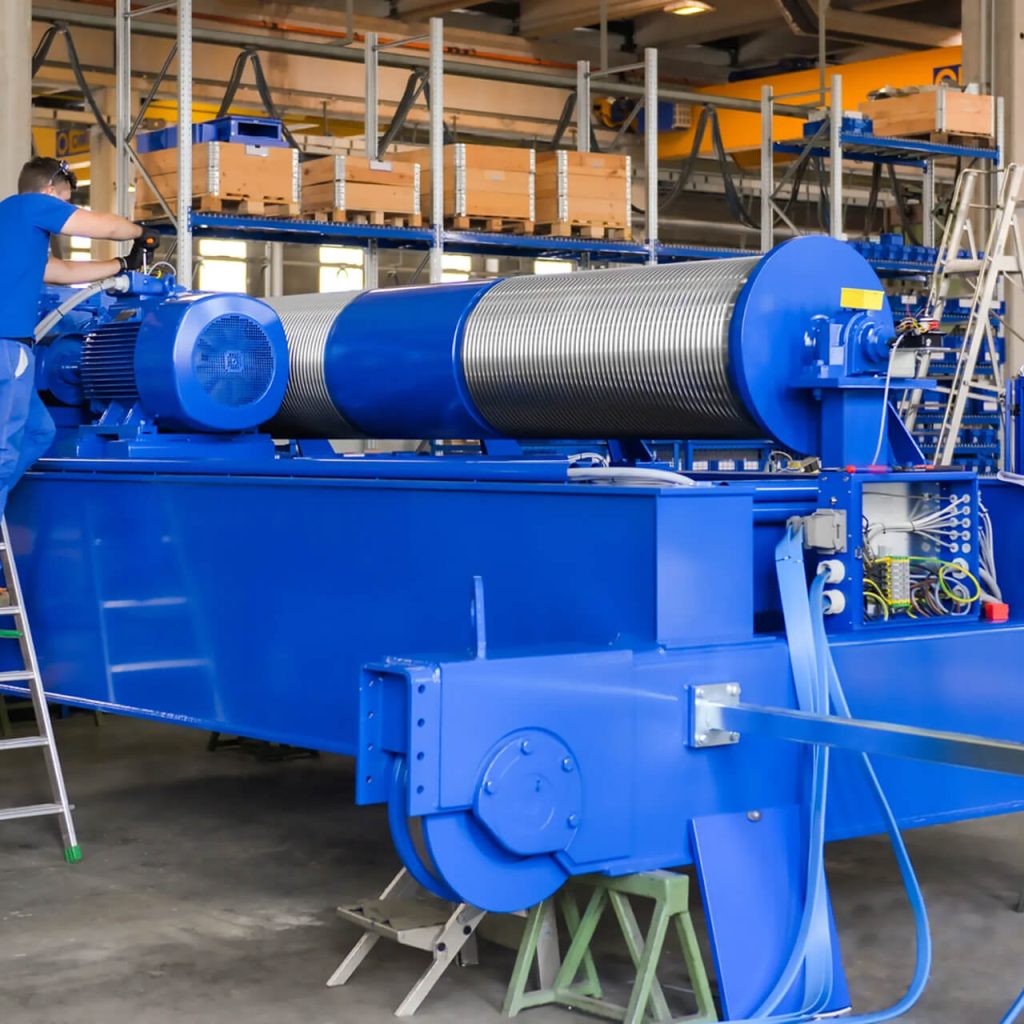

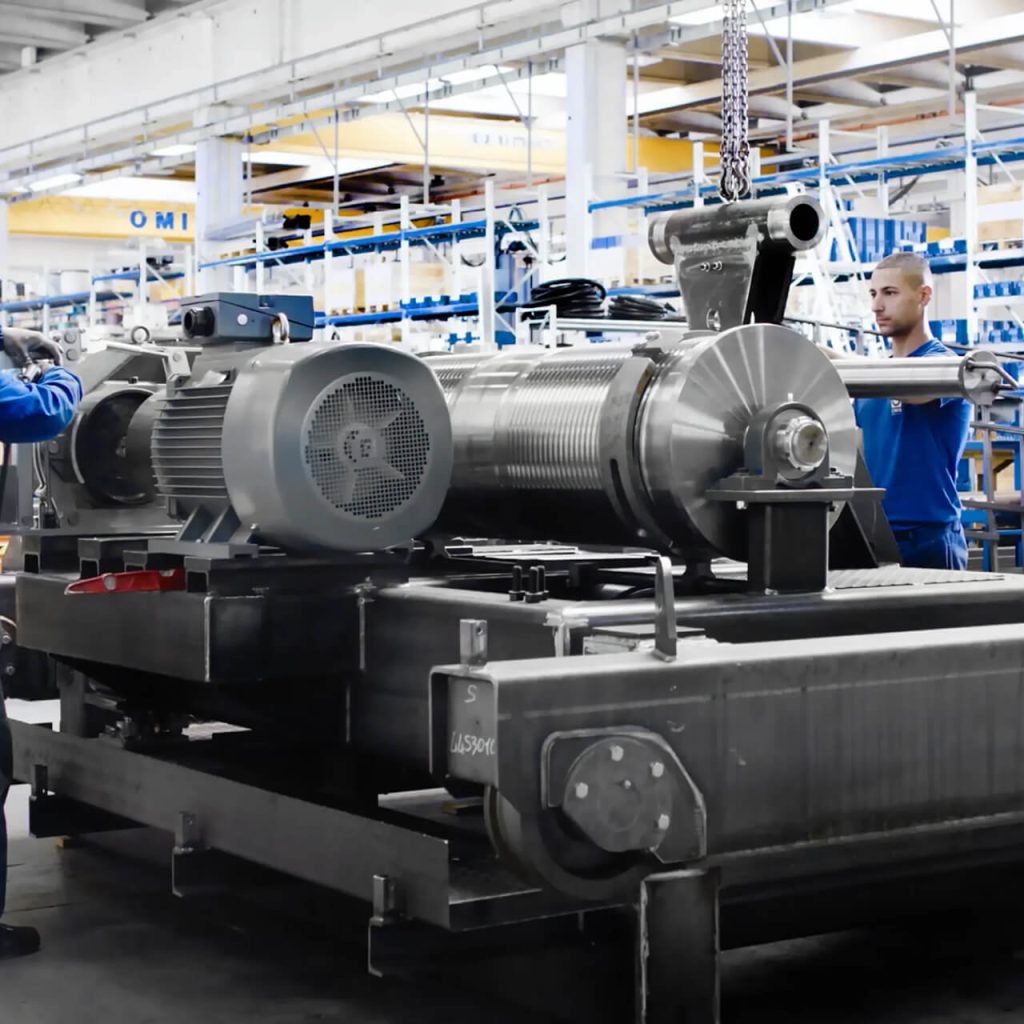

La fabrication des treuils est réalisée par OMIS et contrôlée durant chaque phase de production et de montage. A la fin du montage, chaque treuil est testé afin de vérifier sa bonne tenue.
Options du treuil de levage
Les moteurs avec boucle fermée sont disponibles sur demande. Les encombrements du treuil de levage ne tiennent pas compte du moteur auxiliaire pour la micro-vitesse (environ 300 mm sont à prévoir en plus).
Caractéristiques des treuils Omis
Les treuils standards OMIS couvrent de nombreuses applications. Ils ont une capacité de 80 tonnes maxi avec un mouflage 2, 4 ou 6 brins. La petite vitesse est obtenue par un engrenage planétaire situé dans la caisse principale de réduction. L’axe rapide est lié à l’extérieur à un moteur auto-freinant.

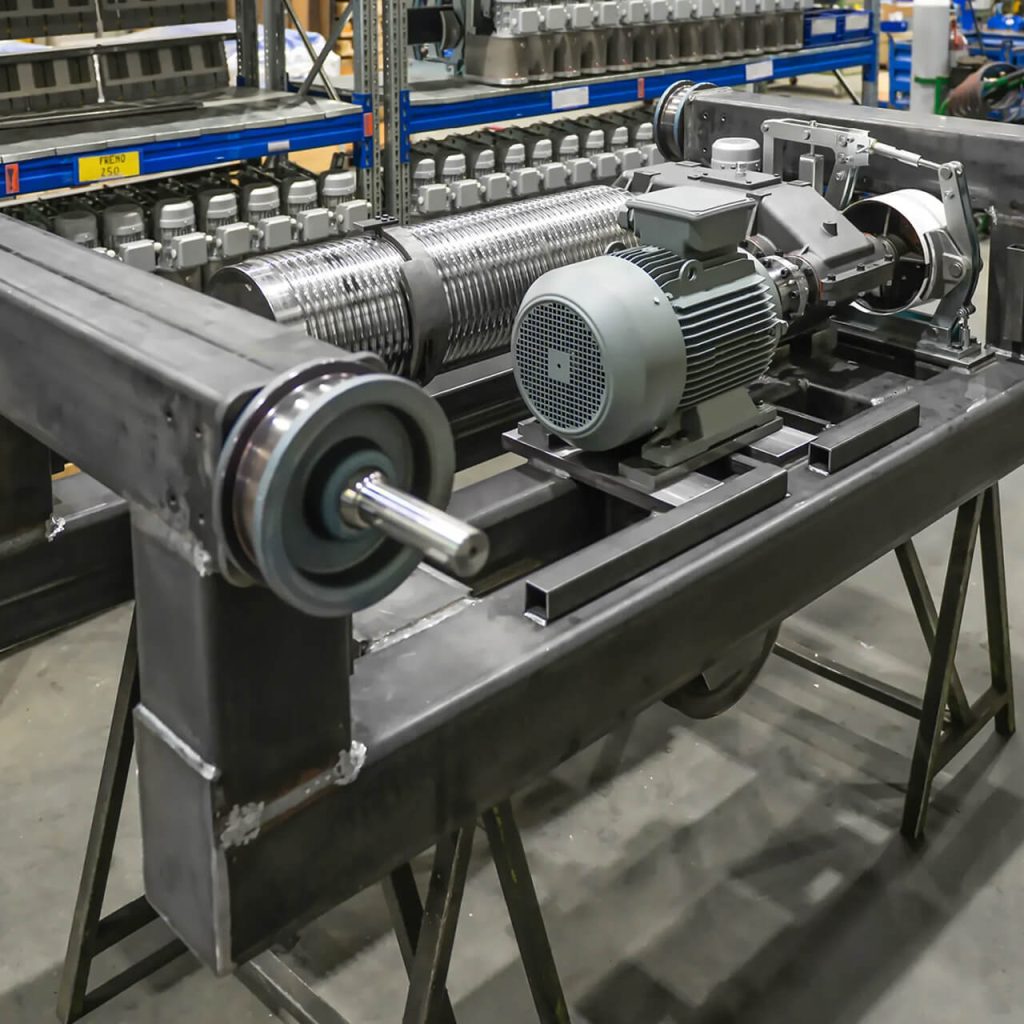

Chaque treuil est composé d’un réducteur principal à deux ou trois étages de réduction relié à un moteur asynchrone à trois phases de type court-circuit. L’axe lent est relié à un tambour mono-câblé et parfaitement usiné. L’enroulement propre du câble est assuré par un guide-câble.
Le freinage est assuré par un frein à mâchoire électrohydraulique. Ces mâchoires agissent sur une poulie de frein reliée à l’axe rapide du réducteur. La course verticale est limitée par une fin de course rotative située à l’axe du tambour.
Équipement du treuil de levage
Tous les treuils de levage sont équipés d’un limiteur de charge suivant la Directive Machine. La direction est assurée par un motoréducteur monté sur axe galet. Tous les moteurs sont auto-freinants de type court-circuit et incluent la protection IP54 ainsi que la classe d’isolation F. Le choix du treuil est principalement lié à la capacité du pont en correspondance avec la classe d’utilisation suivant la norme FEM 1.001. Tous les treuils sont équipés de moteurs à court-circuit.
Treuils à double enroulement, treuils à double tambour, treuils à tourelle, rentrent petit à petit dans la gamme de production classique. D’importantes hauteurs de levée et de fortes capacités sont également proposées chez OMIS.
Tous les composants du treuil sont fabriqués chez OMIS et sont contrôlés durant chaque phase de production et de montage. A la fin du montage, chaque treuil est testé afin de vérifier sa bonne tenue.
Les moteurs avec boucle fermée sont disponibles sur demande. Les encombrements des treuils ne tiennent pas compte du moteur auxiliaire pour la micro-vitesse (environ 300 mm sont à prévoir en plus). En plus des solutions standards, OMIS est en mesure d’offrir des treuils spéciaux conçus pour satisfaire la demande spécifique du client.
